iFixitティアダウン：iPhone Duoは折りたたみで最高の5点。ヒビの原因は「ヒンジ中央の支えが下がりきらない」可能性

iFixitが、iPhone Duoのティアダウンを公開。

リペアビリティのスコアは、暫定で10点中5点。iFixitが折りたたみスマートフォンに付けた点数としては、これまでで最高です。

また、発売直後から報告が出ているヒンジ沿いのディスプレイの割れについて、その原因はこのパーツではないか？と推測をしています。

ヒビの原因：ヒンジ中央の支えが下がりきらず、負荷が1点に集まる可能性

各所でレポートされているディスプレイの割れは、ヒンジの中央にある支えの位置に集まっています。

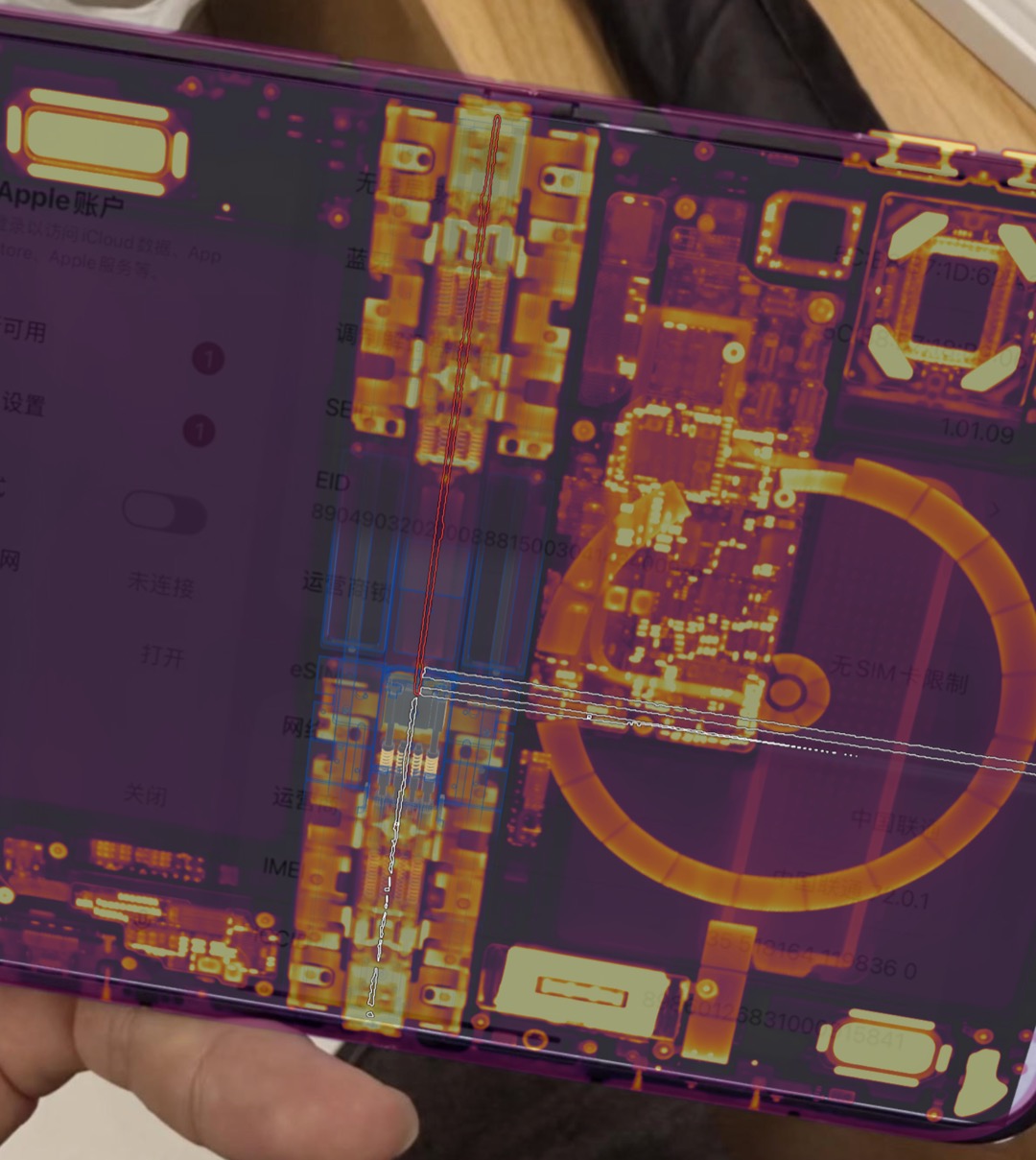

iFixitは、ティアダウンの映像、特許、CTスキャンをもとに、ヒンジの3Dモデルを作って閉じる動きを再現。

その結果、閉じるときに中央の支えが十分に下がらず、曲がったディスプレイが上から当たる、という動きが見られたとのこと。割れが報告されている位置の近くに、小さな負荷の集中点ができます。

In our closing simulation below, the center support bar fails to drop far enough. The screen’s curved fold comes down onto it, creating a small stress hotspot near the reported break location.

iFixitは、これを「（ディスプレイの割れの原因として）考えられる答えの1つ」としています。原因が確定したわけではありません。

ヒンジを横切るフレキシブルケーブルについては、症状からみて原因ではなさそうだ、としています。片側にしか充電回路がないため、もう片側のバッテリーはこのケーブルを通して充電される作りです。

折りたたみ式スマートフォンの内部で埃がどう移動するのか？

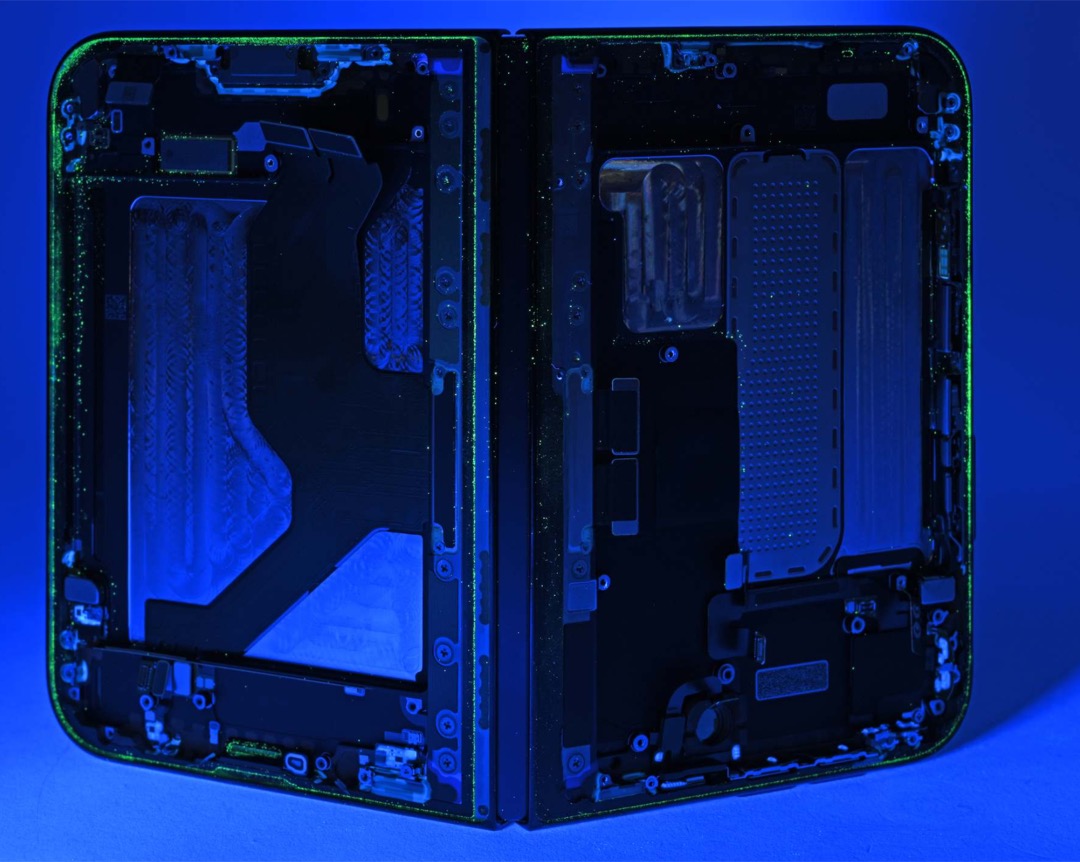

iFixitは、蛍光パウダーの入った袋の中でiPhone Duoを開け閉めし、そのあとティアダウンして、パウダーがどこまで入ったかを確かめています。

これは折りたたみ式スマートフォンのポートから埃が侵入した際に、内部でどのように移動していくのかを調べるもの。

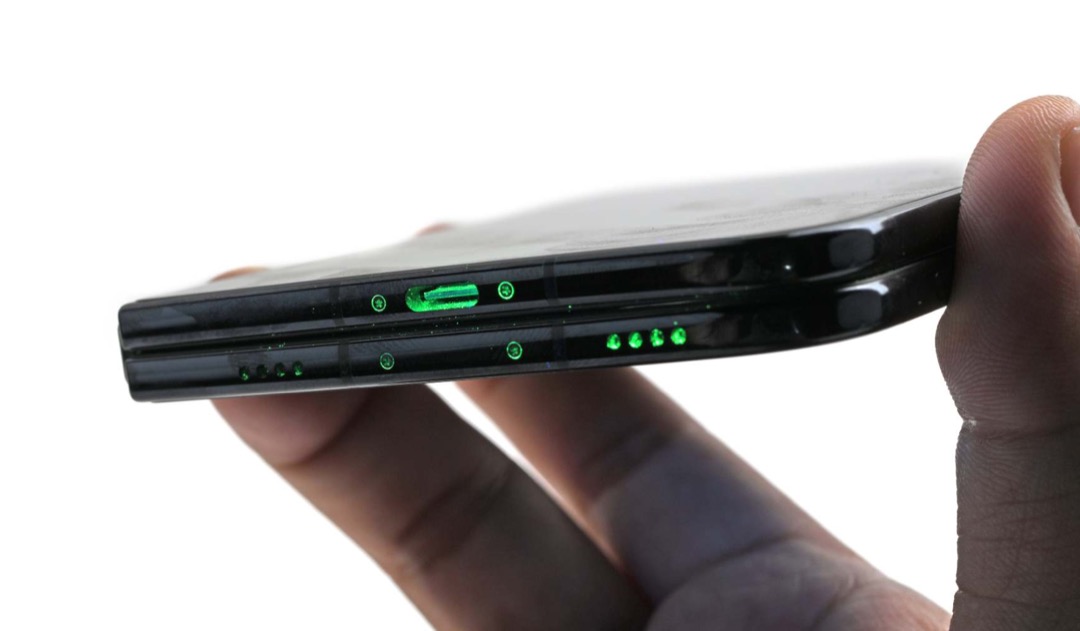

iPhone Duoの場合、パウダーの多くは、電子部品のまわりの接着剤で止まっていました。ただ、ポートやスピーカーのメッシュ、ヒンジの可動部の一部まで届き、ヒンジはジャリジャリと音を立てるようになったとのこと。

入り込んだ量は、以前に同じテストをしたGalaxy Z Fold8やPixel 11 Pro Foldより少なめ。なお、これはIP等級の試験ではありません。iFixitは、IP等級は折りたたみのヒンジまでは対象にしていないようだ、と書いています。

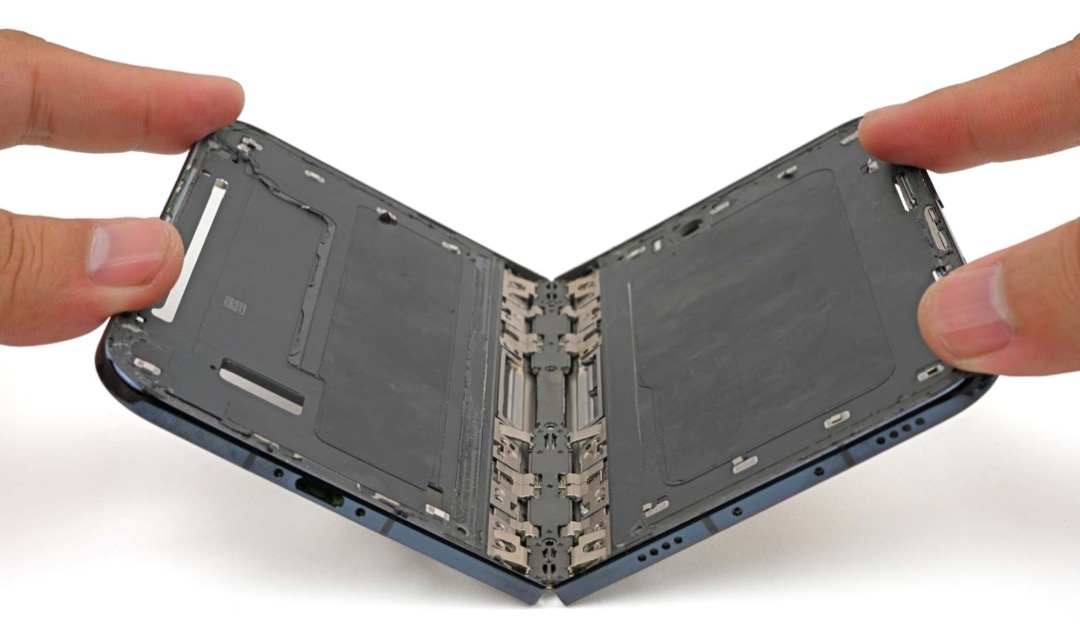

ヒンジの部品を掃除したり交換したりするには、インナーディスプレイを外す必要があります。

バッテリー交換は折りたたみモデルの中では一番ラク。インナーディスプレイは時間がかかる

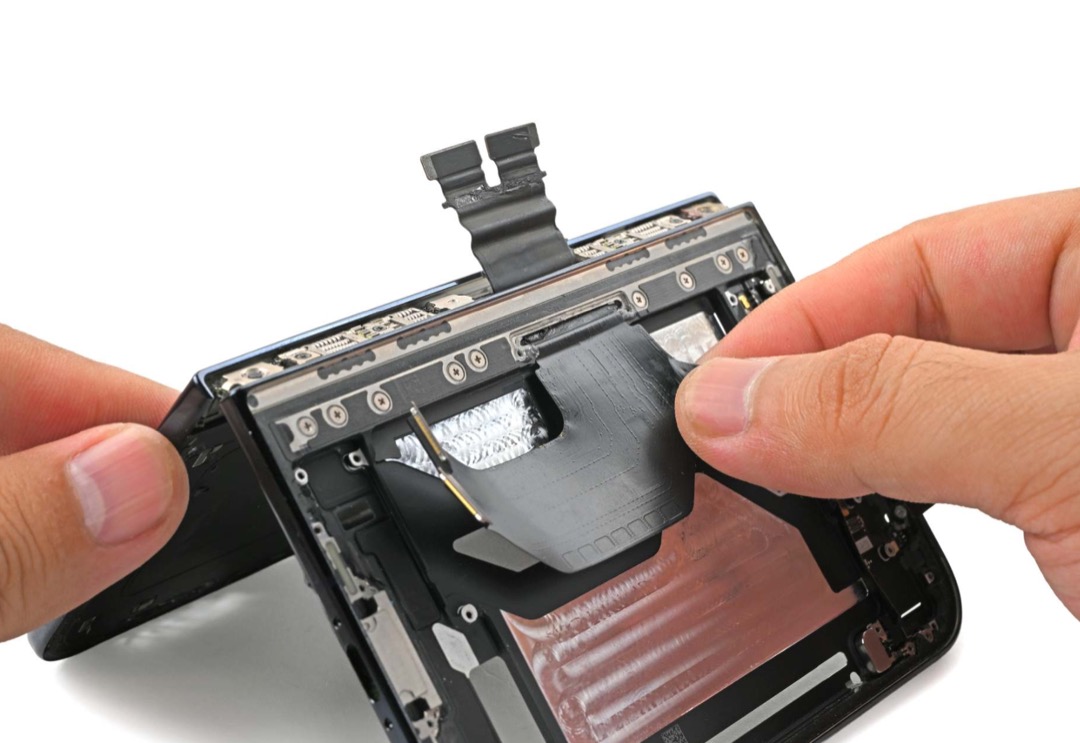

2つのバッテリーは、iPhone 16から使われている”電気で剥がせる接着剤”で固定されています。iFixitは9V電池を使って外しています。折りたたみのバッテリーの取り外しとしては一番楽だった、と評価しています。

一方、インナーディスプレイの交換は時間がかかる作業。iFixitの見積もりでは、自分で交換する場合は3〜5時間。インナーディスプレイの下には接着剤が多く使われています。

日本で、AppleCare+に入らずにインナーディスプレイの損傷を修理すると、料金は182,800円です。

iPhone Duo、AppleCare+なしの修理料金は最大273,800円。インナーディスプレイ修理は182,800円。

米国では、カバーレイヤーだけの交換が49ドル

インナーディスプレイの表面にある、ナノテクスチャ加工のカバーレイヤーは、交換できる部品になっています。

米国での交換料金は、AppleCare+なしで49ドル、AppleCare+ありで19ドル。OLEDパネルはそのままで済むため、iFixitはこの点を評価しています。

カバーレイヤーを外すと、折り目はGalaxy Z Fold8より目立つくらいだ、とのこと。ナノテクスチャが反射を散らして、折り目を見えにくくしています。
